TPXXX-001
TPXXX-002

水高计TPXX

  •

                                                                      水高计

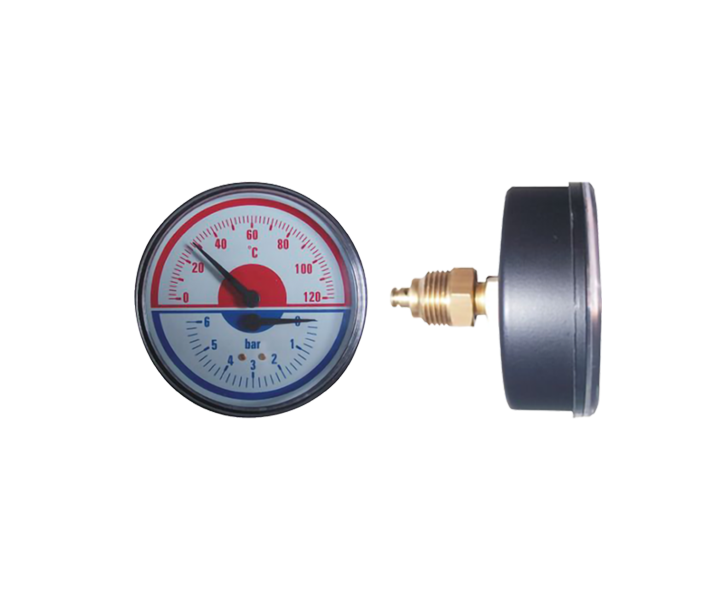

    TPXX水高计,它是温度压力一体表, 它可以同时测量温度和压力。感温连接头一般都是铜材质。使用于各种供热系统和设备。



    型号  TPXXX-1 2 3 4 5 6 ,按照下表进行选型,其中的温度范围和压力范围以及相应的单位在下单时必须注明。





    数位 类型 内容说明
    XXX 面径规格  063:63mm     080:80mm     100:100mm

    1

    壳体材料

    A:SUS304    S:碳钢电镀    P:ABS

    2

    安装方式 Z:轴向 ;J:径向;P:定制

    3

    精度等级

    1:1.0级;2:1.5级   3:2.5级

    4

    温度保护管规格

    8:Ø8;6:Ø6 xL(L 客户可定义)

    5 接头材料 T:H59;  A:SUS304

    6

    连接接头

    a:1/4NPT;b:1/2NPT; c:1/4BSP; d:1/2BSP; e:G1/2; f:G1/4; g:M20x1.5; o:定制(一般为小写字母表示)

    • 安装方式
      轴向;径向
    • 压力范围
      -0.1-2.5MPa
    • 温度范围
      -40-250C
  • 细节展示/安装示意图/图纸
