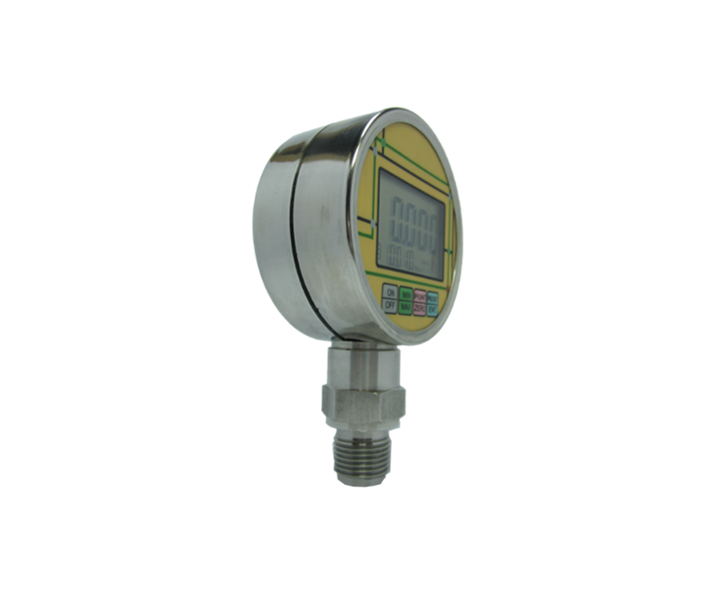

一般数字压力表 PD206

  •



    一般数字压力表



    PD206是一款低功耗,精度为0.25%FS的数字式压力表(包括真空压力表)。该产品采用不锈钢壳体,具有密封好,稳定性好等特点。该款数字压力表配备大尺寸LCD液晶显示屏,具有清零、背光、开关机、单位切换以及通过按键选择显示压力测量的最大值或最小值等功能。主要应用于石油化工,天然气石油管道输送和污水处理等领域。



    选型:  PD206-1 2 3 4 5 6 7,按照下表的7位数字表示的内容进行选型,其中的压力范围、定制要求在下单时必须注明。





    数位 类型 内容说明

    1

    输出信号

    0:无输出

    2

    测压类型

    B: 表压; C: 差压; M:密封压; F: 负压

    3

    显示类型

    2:LCD

    4

    线制类型

    0:无

    5

    电器连接

    0:无

    6

    安装方式

    J:径向;P:定制

    7

    连接接头

    a:1/4NPT;b:1/2NPT; c:1/4BSP; d:1/2BSP; e:G1/2; f:G1/4; g:M20x1.5; p: 齐平膜卡箍 2”; w: 齐平膜螺纹式 G1/2; o:定制



    • 壳体及材料
      Ø80mm (SUS304)
    • 压力范围
      -0.1-0.1MPa;0--100 MPa
    • 测量介质
      气体或不相容的液体
    • 精度
      0.25%FS
    • 显示
      LCD 5-位 字高19mm TN
    • 单位转换
      MPa;kPa;kgf;psi;bar;mH2O ;T
    • 电源
      6V (4-AAA battery)
    • 超压范围
      2xFS@ <35MPa ,1.5xFS@ >35MPa
    • 工作温度
      -20C--60C
    • 介质温度
      -20--60C
    • 防护等级
      IP65
    • 传感器类型
      扩散硅压力芯体
    • 温度误差
      ±1% typical/100oC
    • 温度补偿
      0C to 70C
    • 零点误差
      ±0.25% of span
    • 线性误差
      ±0.25% of span
    • 安全认证
      CE
    • 接头材料
      SUS304;SUS316
  • 细节展示/安装示意图/图纸
